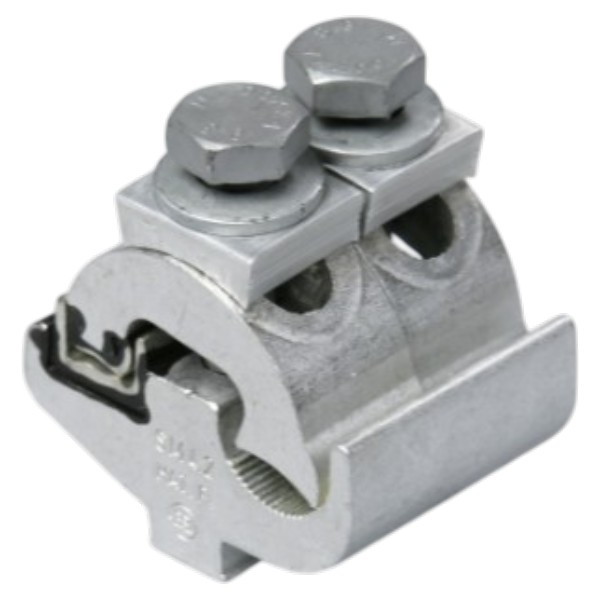

Connettore parallelo SM4.21 in alluminio - rame
Al 50-240 mm² / Cu 10-95 mm²
Dimensioni:
- Peso: 0,326 kg
- Altezza: 45 mm
- Larghezza: 61 mm
- Lunghezza: 67 mm
- Conduttore principale mm²: Al 50-240
- Conduttore secondario mm² Cu 10-95
- Diametro del conduttore (mm): 8,6-20 / 3,5-12,5
Caratteristiche:
- Viti: 2x M10
- Coppia di serraggio: 44 Nm
- Conduttore principale con sezione nominale, SM 50-240 mm²
- Conduttore a sezione nominale, SE/RE 10-95 mm²
- Conduttore di sezione nominale, SM/RM 10-95 mm²
- Conduttore principale del materiale: alluminio
- Materiale dei conduttori secondari: rame
- Isolamento terminale: No
- Morsetti del conduttore principale con apertura del canale: entrambi i lati sono aperti
- Morsetti dell’apri-canale e del conduttore secondario: entrambi i lati sono aperti
Il connettore parallelo SM4.21 è adatto per collegamenti in alluminio-rame con scarico della trazione e consente un collegamento affidabile tra conduttori principali in alluminio e conduttori di derivazione in rame.
Grazie alla parte superiore divisa in due, è possibile collegare contemporaneamente due conduttori di derivazione in rame di diametro diverso a un conduttore principale in alluminio. Il connettore è spazzolato in fabbrica e preparato con grasso per contatti, il che rende il montaggio semplice e sicuro. Prima del montaggio è sufficiente spazzolare e lubrificare adeguatamente i conduttori.
Caratteristiche principali:
- Per collegamenti alluminio-rame (Al/Cu)
- Per collegamenti con scarico della trazione
- Possibilità di collegare due conduttori di derivazione in rame
- Possibilità di utilizzare conduttori di derivazione di diametro diverso
- Parte superiore del connettore divisa in due
- Spazzolato in fabbrica e preparato con grasso per contatti
- Versione con 2 viti M10
- Lavorazione semplice e di facile montaggio
Il connettore parallelo SM4.21 è una soluzione pratica per i collegamenti di derivazione nelle reti di distribuzione elettrica ed è particolarmente indicato per applicazioni nella costruzione di reti e nella distribuzione di energia.
