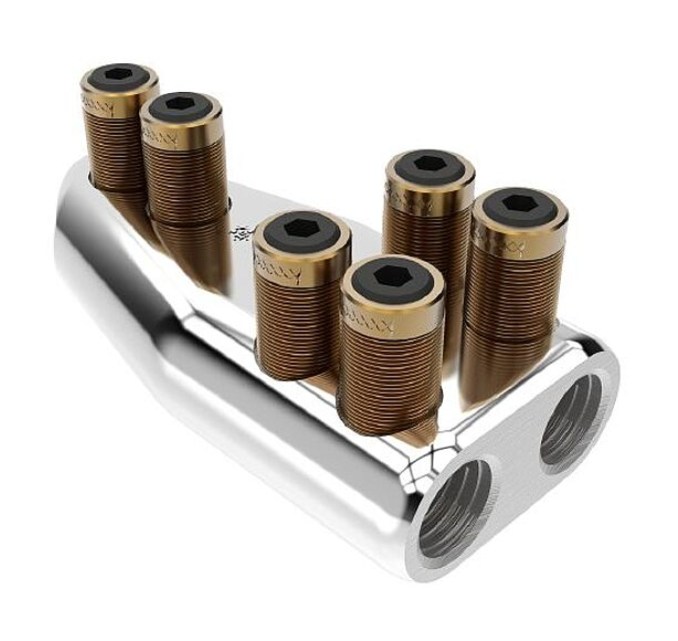

SICON Abzweigverbinder 50–240 mm²
Universeller Schraubverbinder für Aluminium- und Kupferleiter
Der SICON Abzweigverbinder 332447012 von PFISTERER ermöglicht eine sichere und zuverlässige Verbindung von Aluminium- und Kupferleitern in unterschiedlichsten Energieverteilungs- und Kabelanwendungen. Dank der innovativen SICON-Abreissschraubentechnologie eignet sich der Verbinder für verschiedene Leiterarten und Querschnittsbereiche von 50 bis 240 mm².
Die patentierte Abreissschraube kommt ohne feste Sollbruchstelle aus und gewährleistet dadurch stets die volle Gewindetragfähigkeit. So wird automatisch der optimale Anpressdruck auf den Leiter erzeugt, unabhängig vom verwendeten Leitermaterial. Ein drehbarer Druckteller schützt die Einzeldrähte vor Beschädigungen und sorgt für eine dauerhaft sichere Kontaktierung.
Der SICON Abzweigverbinder lässt sich mit handelsüblichem Werkzeug montieren und ist sowohl elektrisch als auch mechanisch nach IEC 61238-1 Klasse A typgeprüft. Die sauber abscherende Schraube verhindert scharfkantige Überstände und erhöht die Sicherheit bei der Installation.
Vorteile des SICON Abzweigverbinders
- Für Aluminium- und Kupferleiter geeignet
- Leiterquerschnitte von 50 bis 240 mm²
- Patentierte Abreissschraubentechnologie
- Optimaler Kontaktdruck für jeden Leiter
- Schonende Kontaktierung ohne Beschädigung der Einzeldrähte
- Montage mit Standardwerkzeug
- Typgeprüft nach IEC 61238-1 Klasse A
- Ideal für Kabelgarnituren und Energieverteilungsanlagen
- Hohe elektrische und mechanische Zuverlässigkeit
Technische Daten
- Leiterquerschnitt Aluminium (RE/RMv): 50–240 mm²
- Leiterquerschnitt Kupfer (RE/RMv): 50–240 mm²
- Leiterquerschnitt Aluminium/Kupfer (RM): 50–185 mm²
- Trennsteg: Ja
- Aussendurchmesser: 68 x 33 mm
- Innendurchmesser: 20 mm
- Gesamtlänge: 136 mm
Anwendungsbereich
Der SICON Abzweigverbinder eignet sich für den Einsatz in Nieder-, Mittel- und Hochspannungsanwendungen sowie für Energieversorgungsnetze, Industrieanlagen, Kabelgarnituren und Infrastrukturprojekte. Durch seine universelle Einsetzbarkeit reduziert er den Lageraufwand und vereinfacht die Auswahl des passenden Verbinders.
