Schrumpfendverschluss
mit Kabelschuh

GKN Endverschluss
Garnitur GKN 5x 95-240mm2 inkl. Kabelschuh

Der wärmeschrumpfende GKN‑Endverschluss für 5‑adrige Kabel im Querschnittsbereich von 95–240 mm² ist eine robuste und montagefreundliche Lösung für den sicheren Abschluss von Kunststoffkabeln mit konzentrischem Leiter. Die Garnitur kombiniert eine zuverlässige Abdichtung, normgerechte Leiterkennzeichnung und hochwertige Anschlusskomponenten wie Schraub‑ und Presskabelschuhe. Sie eignet sich für Installationen im Innenraum, im Freiluftbereich sowie in industriellen Energieverteilungen und gewährleistet eine dauerhaft elektrische und mechanische Betriebssicherheit.

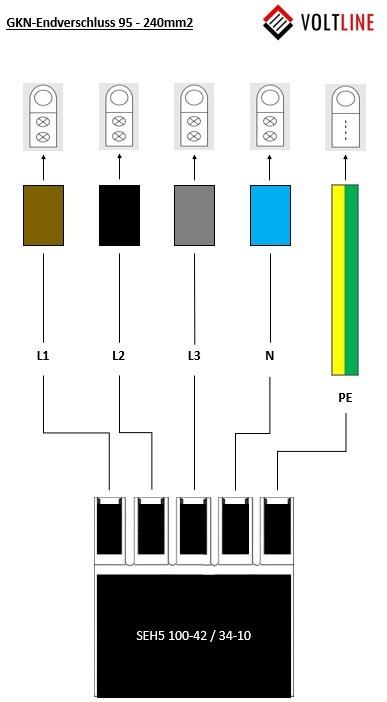

Details zur GKN‑Endverschluss‑Garnitur (5× 95–240 mm²)

Lieferumfang

1. Aufteilkappe

• 1 × SEH5 100‑42
• 5‑Finger‑Aufteilkappe
• Wärmeschrumpfend
• Mit Kleberbeschichtung für vollständige Feuchtigkeitsabdichtung
• Für den Übergang vom gemeinsamen Mantel zu den fünf Einzelleitern

2. Kabelschuhe

• 4 × GPH Schraubkabelschuh 70–240 mm²
  • Universell für Cu‑ und Al‑Leiter
  • Gasdichte Verbindung ohne Spezialwerkzeug
  • Ideal für flexible Querschnittsbereiche
• 1 × DIN‑Presskabelschuh 150 mm²
• Für normgerechte Pressverbindungen
• Hohe mechanische Festigkeit
• Geeignet für den Neutralleiter oder kundenspezifische Zuordnung

3. Schrumpfschläuche zur Leiterkennzeichnung

• 1 × dünnwandiger Schrumpfschlauch gelb‑grün (1 m, ohne Kleber)
  • Kennzeichnung des Schutzleiters
  • Flexibel, leicht zu montieren
• 1 × dünnwandiger Schrumpfschlauch braun / schwarz / grau (je 10 cm)
• Farbkennzeichnung der Aussenleiter
• Für eindeutige und normgerechte Leiterzuordnung

Technische Eigenschaften

• Warmschrumpfende Endverschlusslösung für GKN‑Kabel
• Hohe elektrische Isolationswerte
• Mechanisch robust und vibrationsfest
• Beständig gegen:
  • UV‑Strahlung
  • Feuchtigkeit
  • Ozon
  • Chemische Einflüsse
• Halogenfrei und frei von lackbenetzungsstörenden Substanzen
• Einfache Montage mit Heissluftwerkzeug
• Geeignet für Innen‑ und Außenanwendungen

Hinweis zu kundenspezifischen Anpassungen

Falls Änderungen gewünscht sind, können diese im Kommentarfeld der Bestellung angegeben werden.
Beispiele:

• Grösse des Presskabelschuhs
• Farben der Schrumpfschläuche (z. B. schwarz, rot, weiss)

Die Garnitur kann so optimal an die jeweilige Installation angepasst werden.
