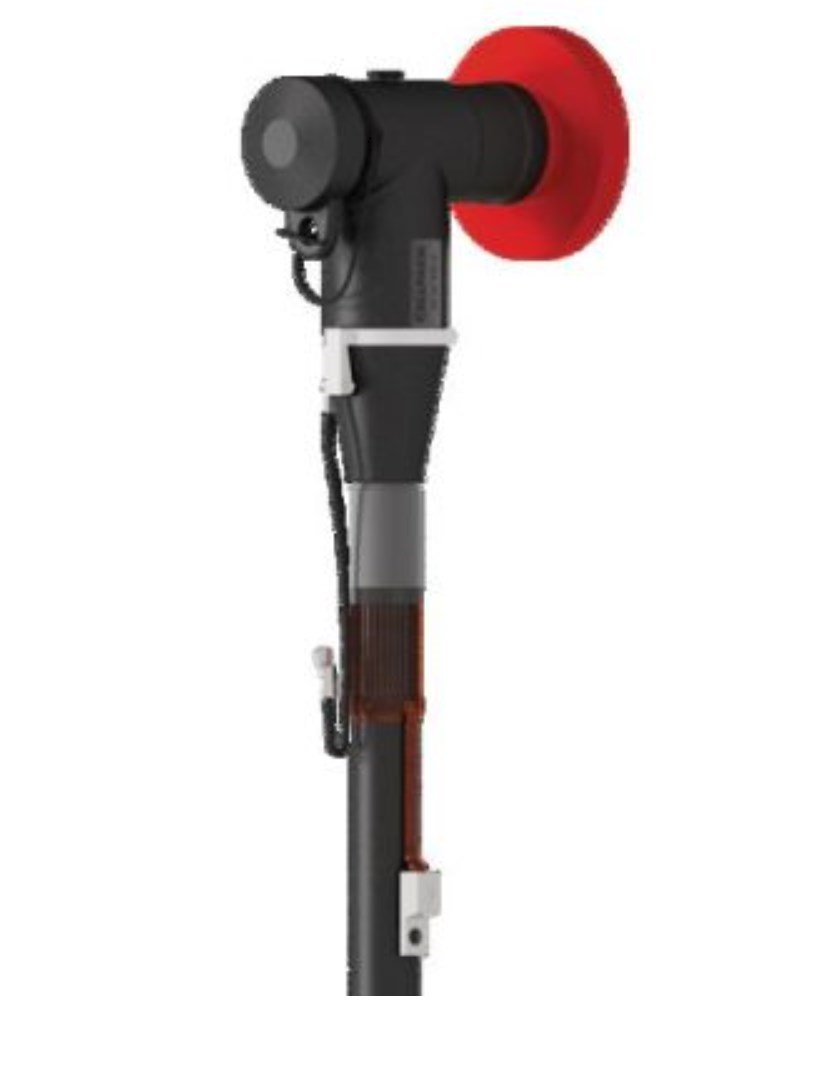

CTS CA 630A 24kV
Steckendverschluss 630A, 3 Leiter 24kV

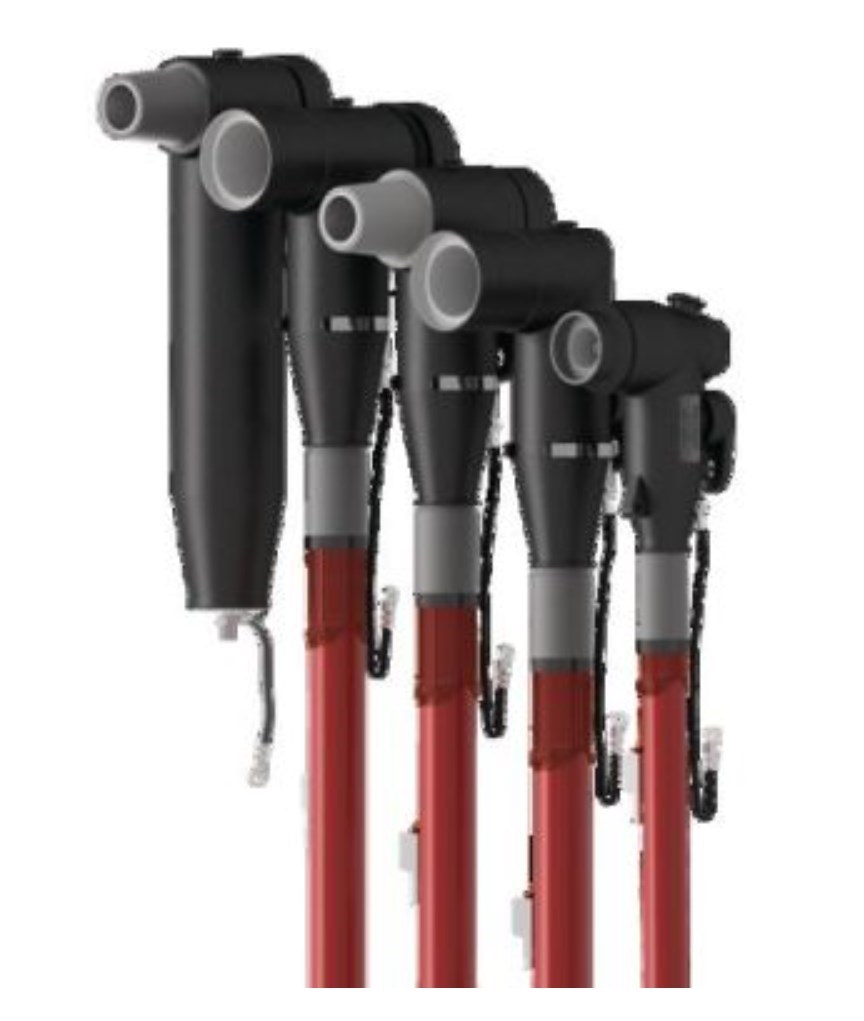

Die schraubbaren Cellplux‑Kabelsteckanschlüsse CTS eignen sich für den Anschluss aller kunststoffisolierten Einleiterkabel (PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh‑ oder abschälbar) sowie verschiedenen Schirmaufbauten (Draht‑ oder Bandschirm).
Sie ermöglichen den sicheren Anschluss an Schaltanlagen und Transformatoren mit einer maximalen Netzspannung bis 36 kV und sind kompatibel mit Gerätesteckanschlüssen für Außenkonus‑Systeme Typ C gemäß EN 50180 und EN 50181.
Eigenschaften
- Steckendverschluss 630 A, geeignet für 3‑leiterige Installationen
- Für kunststoffisolierte Einleiterkabel: PE, VPE, EPR
- Kompatibel mit graphitierten, abziehbaren oder abschälbaren Leitschichten
- Für Draht‑ und Bandschirme geeignet
- Schraubbare Ausführung für einfache, sichere Montage
- Für Aussenkonus‑System Typ C (EN 50180 / EN 50181)
- Für Netzspannungen bis 36 kV
- Hohe Betriebssicherheit und zuverlässige elektrische Performance
Bemerkung zur speziellen Schraube / Schraubbolzen
Dieser CTS‑Stecker wird mit einer abweichenden Schraube geliefert. Die Schraube ist zuerst am Interface zu befestigen. Anschliessend wird der Stecker darüber geschoben und mit der Schraube fixiert.
Typische Anwendung
- Anschluss von Mittelspannungskabeln an Schaltanlagen
- Anschluss an Transformatoren mit Aussenkonus Typ C
- Einsatz in Energieverteilungsnetzen bis 36 kV
- Sichere Verbindung in Industrie‑, Versorgungs‑ und Infrastrukturprojekten
| Inhalt des Paketes | |
|---|---|
| Set à 3 Stück | check |
| Ausführung | |
| Winkel | check |
| Weitere Spezifikationen | |
| Interface C | check |
| Strombelastbarkeit 630A | check |
| Installationstechnik | |
| Aufschiebe | check |
* Sämtliche Angaben ohne Gewähr. Technische Änderungen und Lieferumfang vorbehalten.
