AMV-A-K240 TEG
250A, 3 Leiter 20kV
Interface A -Interface C

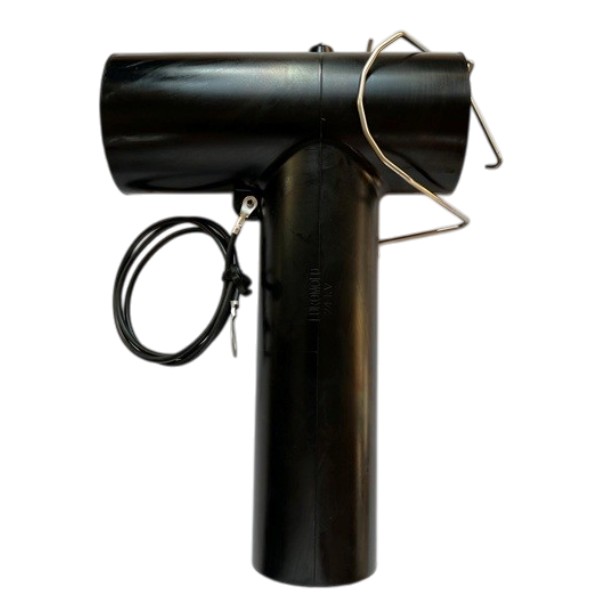

Der Winkelsteckendverschluss AMV-A-K240TE/G ist ein hochwertiger T‑förmiger Anschluss für die Verbindung von polymerisolierten Mittelspannungskabeln mit Anlagen wie Transformatoren, Schaltanlagen oder Motoren.
Dank der C‑Schnittstelle (C‑Interface) auf der Rückseite kann zusätzlich ein Spannungssensor installiert werden, ideal für moderne Überwachungs- und Schutzsysteme.
Anwendung
Der kompakte T‑Steckverbinder ermöglicht eine sichere, berührungsgeschützte und platzsparende Kabelanbindung. Die Konstruktion erlaubt zudem eine Prüfung des Kabelaussenschirms ohne den Stecker demontieren zu müssen.
Designmerkmale

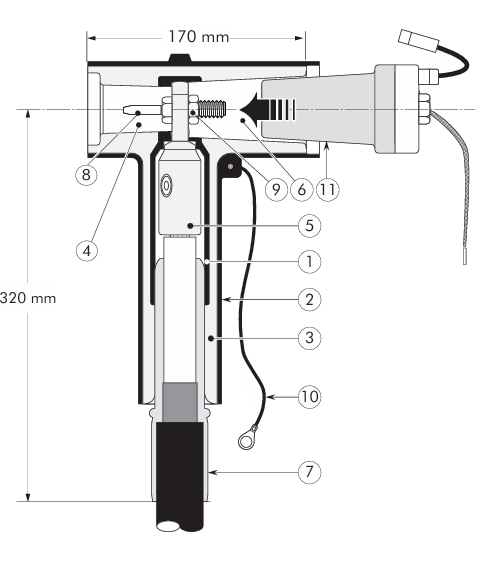

Der 240TE‑Stecker ist robust aufgebaut und besteht aus folgenden Komponenten:
- Leitfähiger EPDM‑Aussenmantel
- Isolierende EPDM‑Zwischenschicht zwischen Einsatz und Mantel
- Typ‑A‑Interface gemäss CENELEC EN 50180 / 50181
- Typ‑C‑Interface gemäss CENELEC EN 50180 / 50181, geeignet für Spannungssensoren
- Optionaler Spannungssensor
Dickwandiger, leitfähiger EPDM‑Mantel für vollständig berührungssichere Abschirmung
Jeder Stecker wird im Werk einzeln auf AC‑Hochspannungsfestigkeit und Teilentladungsfreiheit geprüft
Normen & Qualitätsstandards
Der separable Stecker 240TE erfüllt die Anforderungen der CENELEC HD 629.1 und ist damit für anspruchsvolle Mittelspannungsanwendungen zertifiziert.
