Scotchlok 314
Connecteur, 600 V
0,5 - 1,5 mm2

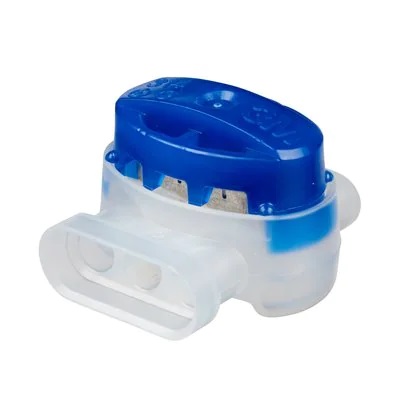

Le connecteur 3M™ Scotchlok™ 314 IDC est autodénudant, ignifuge et résistant à l'humidité, avec un contact unique en "U" qui offre une connexion électrique rapide et fiable.
Détails
- Le contact en "U" unique assure une connexion électrique fiable jusqu'à 600 V.
- Utilisation rapide et sans effort grâce à un simple rabattement sans dénudage ni torsion du fil.
- 60998-2-3

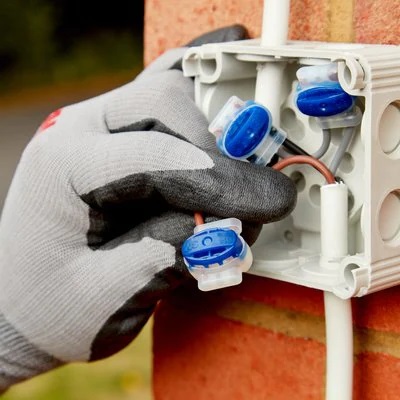

- Résistant à l'humidité pour les applications en milieu humide en cas d'utilisation avec un boîtier de distribution.
- Protection contre l'humidité IPX8
- Résiste à des températures jusqu'à 105°C
- Conforme à la directive RoHS 2011/65/UE
Le connecteur 3M™ Scotchlok™ est conçu pour la connexion de conducteurs rigides ou souples dans les techniques de câblage d'installation. Avec une section de 0,5 à 1,5 millimètres carrés, il permet une connexion traversante sur des conducteurs non coupés. Le connecteur Scotchlok™ résiste à une tension maximale de 600 volts et à une température limite de 105 °C. Il peut être utilisé aussi bien dans le domaine de la commande, de la mesure et de la régulation que dans l'électricité automobile et la construction d'installations de distribution. Son fonctionnement repose sur le principe d'un élément en U : les conducteurs à relier sont introduits dans le connecteur sans devoir être dénudés au préalable. En exerçant une légère pression à l'aide d'une pince, les éléments en U retirent l'isolation des conducteurs, augmentent la surface de contact et établissent le contact avec le conducteur. L'élément en U, soumis à la tension d'un ressort, entoure les différents conducteurs et garantit une connexion mécaniquement solide, résistante aux vibrations, électriquement parfaite et durable. Le connecteur a été testé et certifié par l'institut VDE selon EN60998-2-3 et remplit les conditions selon IPX8 (2h, 1m). Le connecteur Scotchlok est en outre listé selon UL et C.S.A.
